货车环视系统监控方案

货车环视系统监控方案

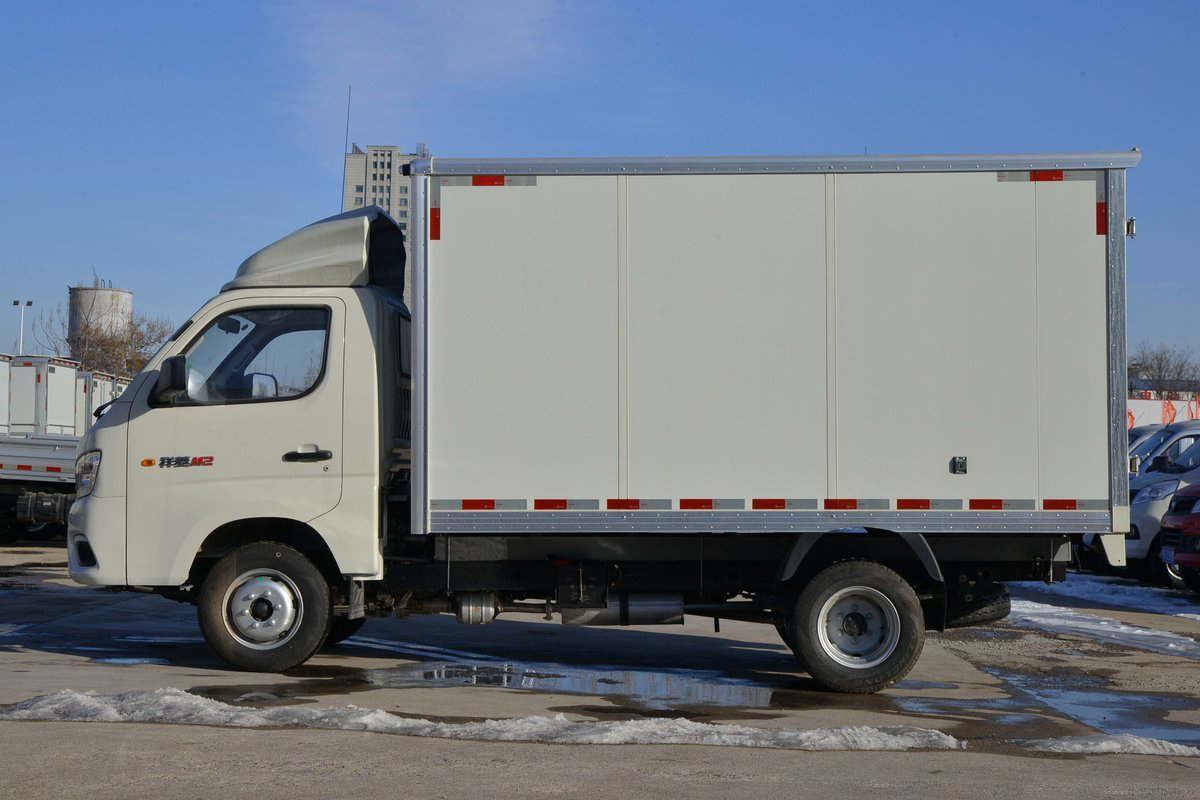

安装车型:4轮货车



货车行驶过程中遇到的问题
货车通常需要运输大件、比较重的货物,所以在行驶过程中,货车的刹车距离要比小汽车的长得多。而刹车距离越长,安全停车对于驾驶员来说难度越高。很多大货车的车头做得很大、很高,其中原因之一就是为了让驾驶员能够获得范围更大的前方视野,助力安全刹车。
但是,货车的车头不是越大越好,车头越高,也会带来越来越多的视野盲区。
现在的货车主要视野盲区包括:

1.车头灯距离地面的范围内盲区

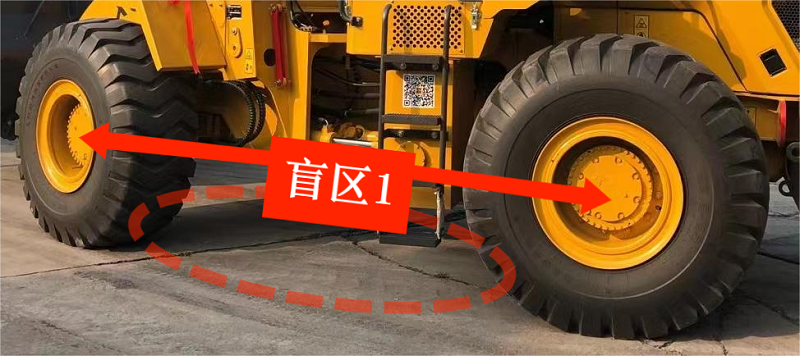

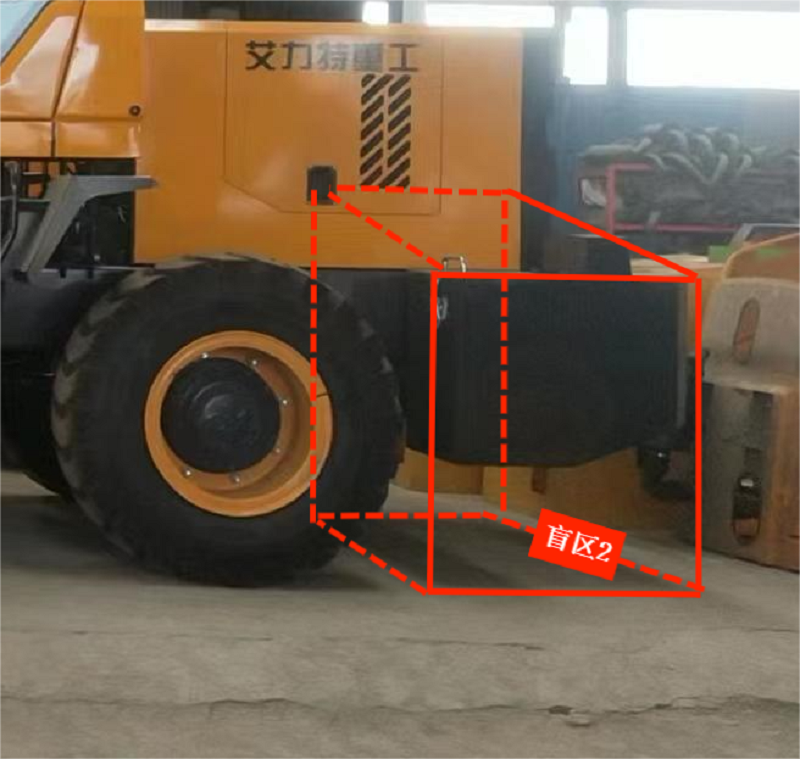

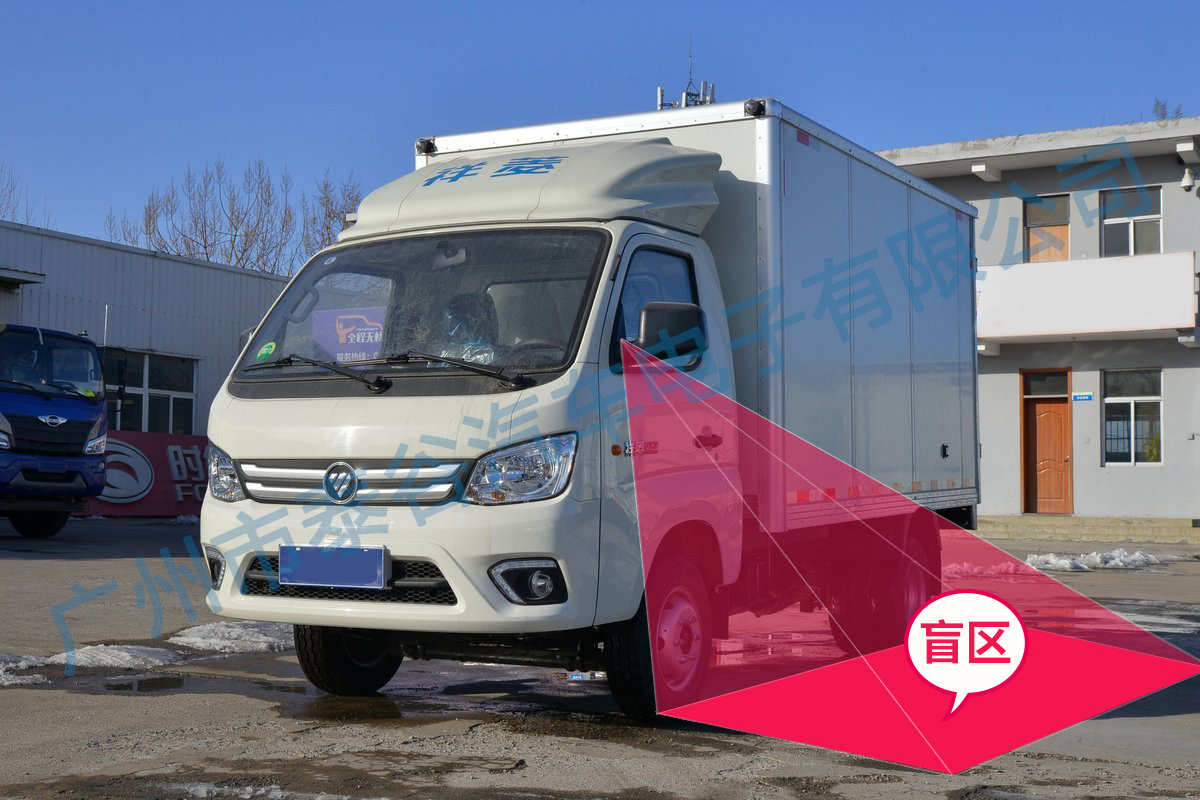

2.左右前轮2-3米范围内的侧方盲区

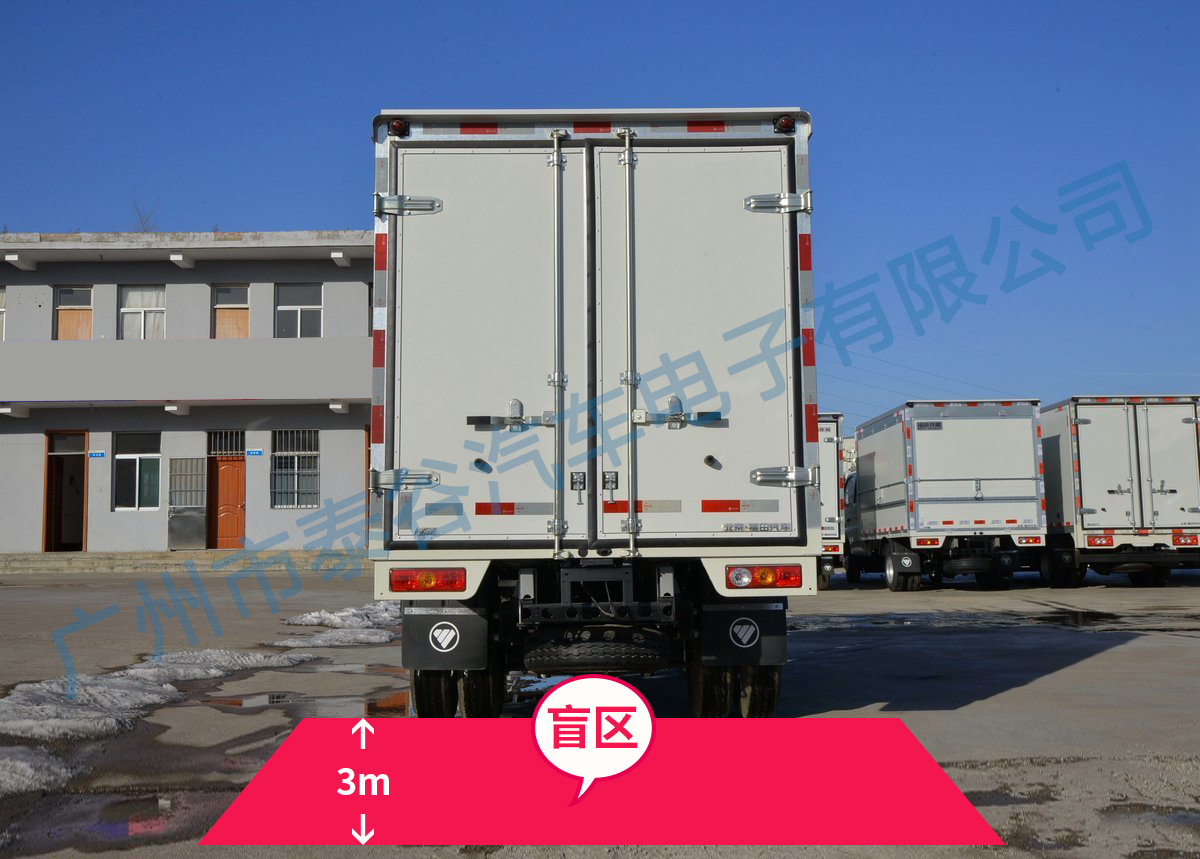

3.货箱尾部3米范围内的盲区


初步方案
通过在货车的车头、车两侧、车尾各安装一个摄像头,同时连接到驾驶位前方的车载显示屏,司机就可以在行车过程中,随时监控涵盖盲区范围的画面。

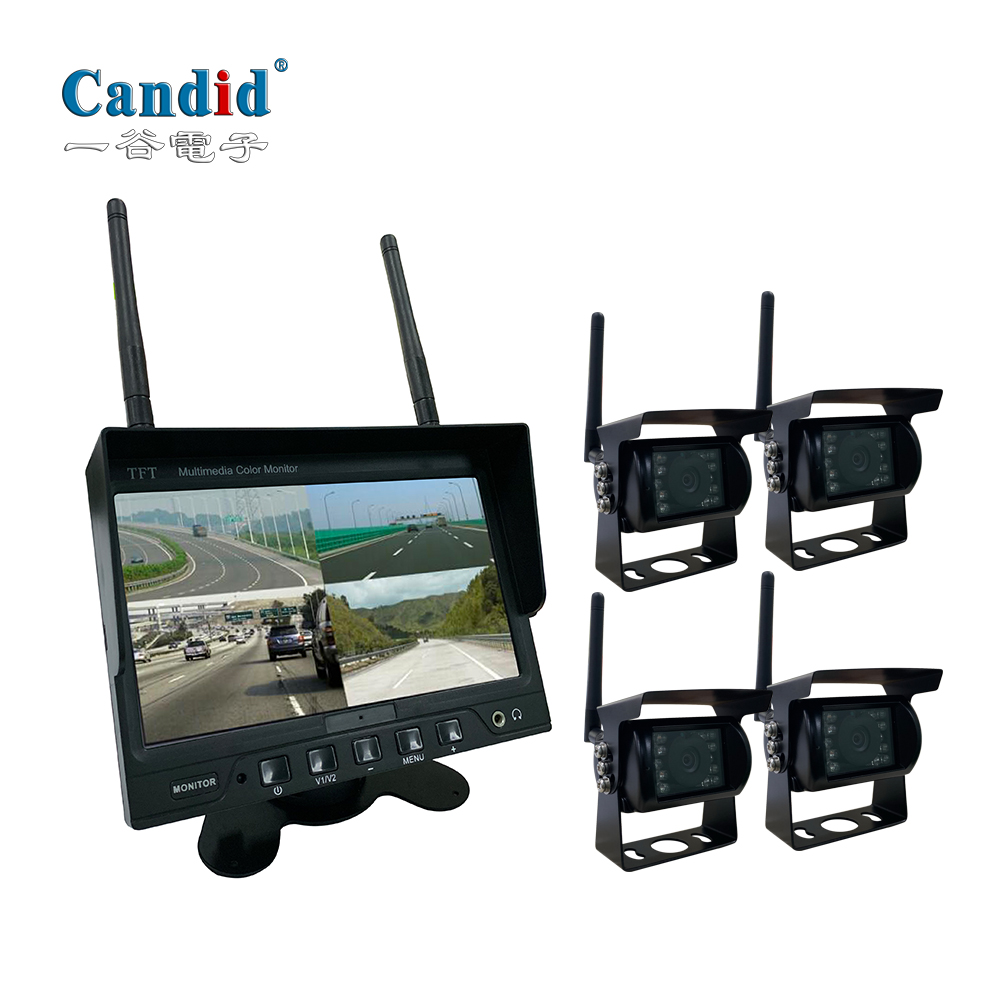

可选方案一:4路监控,司机在显示屏中可以看到4个盲区画面。

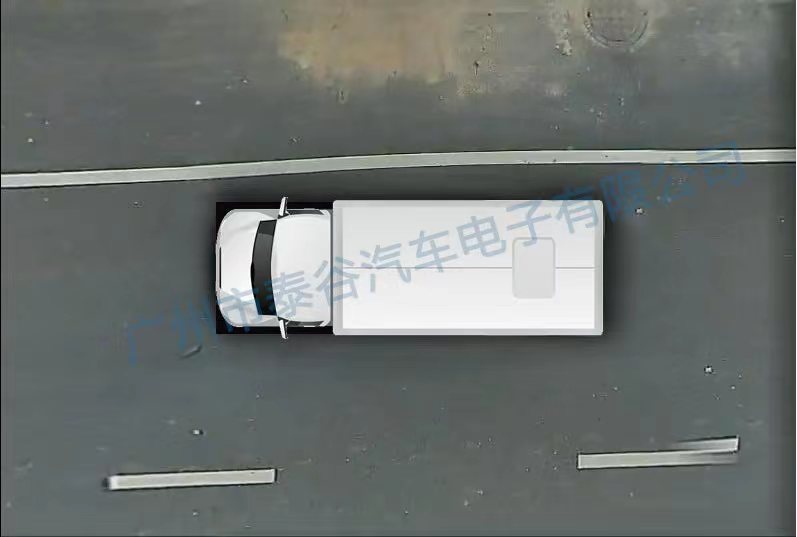

可选方案二:360度全景影像系统,司机在显示屏中,以上帝视角观察货车以及周边情况,相比4路监控更加直观。

最终选择了在货车上加装360度全景影像系统。





详细方案
一、产品组成

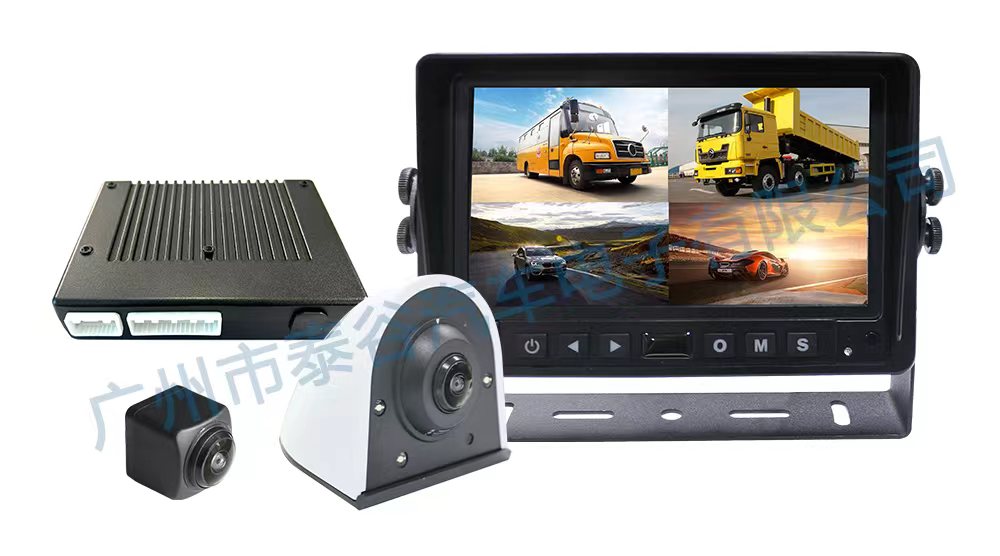

整套产品的组成包括:360全景影像主机1个、360度全景影像专用摄像头4个、车载9寸显示屏1个、配线若干。


二、系统组成
360度全景影像系统的组成包括:录像系统、处理系统、显示系统。
其中,录像系统包括4个360度全景影像专用摄像头;处理系统包括1个360全景影像主机;显示系统由1个显示屏和1张内存卡构成。


三、安装位置

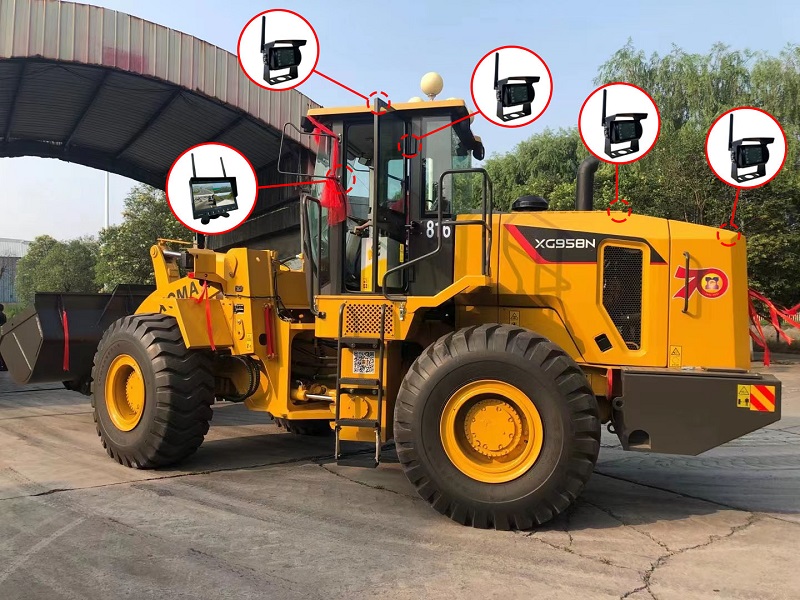

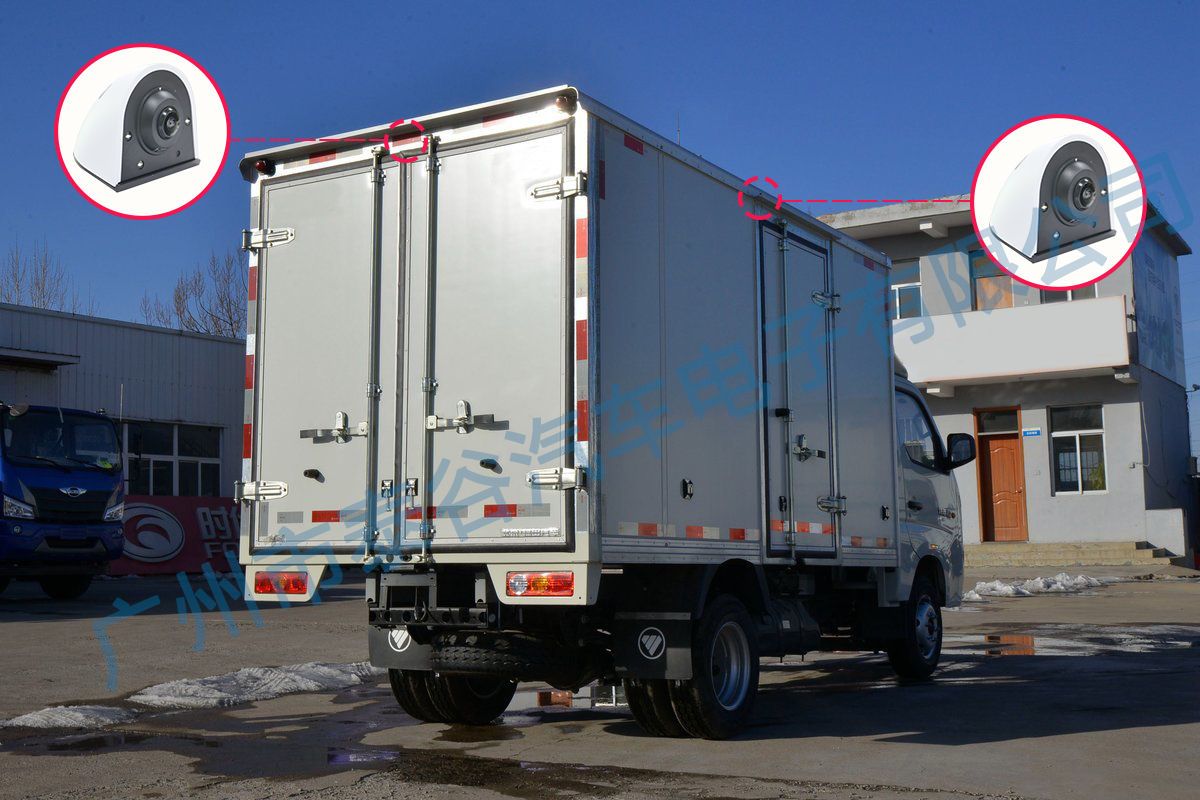

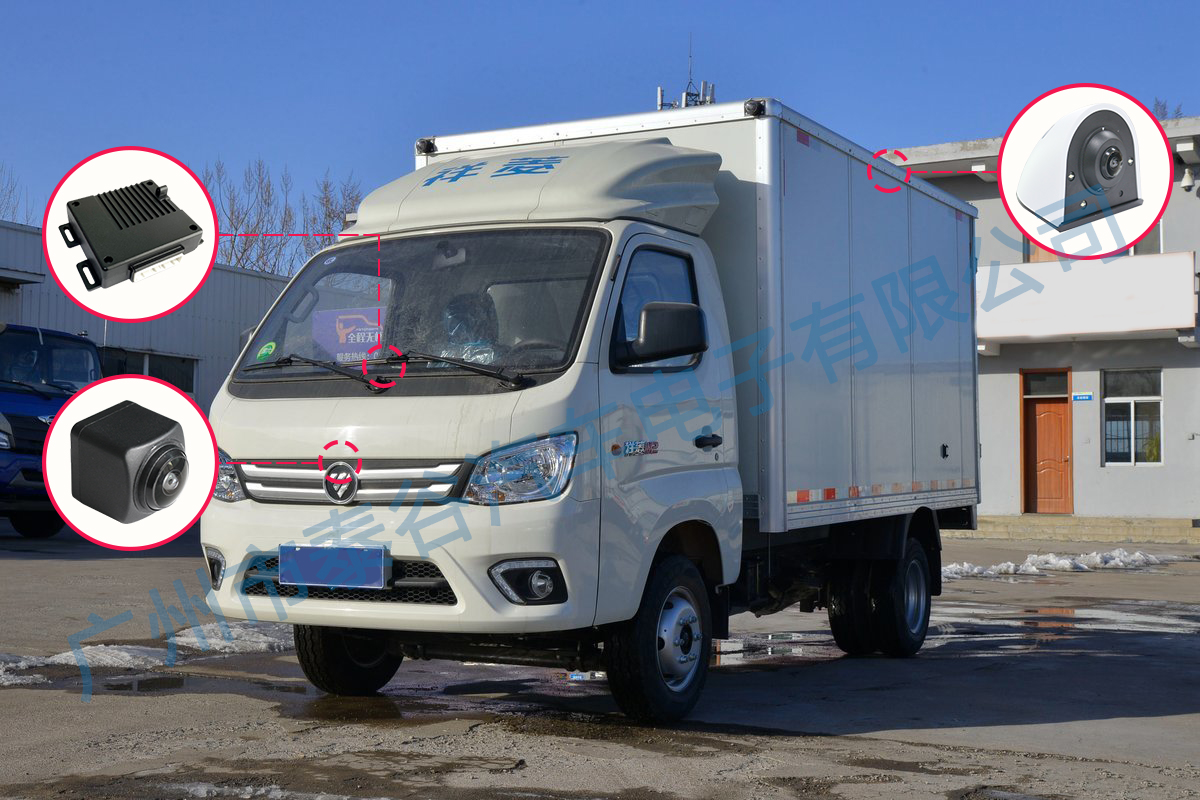

录像系统:4个环视专用摄像头,分别加装在车头中网、货箱顶部的左侧、右侧、后方边沿处,实现汽车周围环境的360度全覆盖。

处理系统:360全景影像主机一般可以装在驾驶位仪表盘附近,结合货厢实际情况,可以隐藏式安装。






显示系统:9寸显示屏安装在驾驶位操作面板旁边,内存卡安装在显示屏的后方。

四、功能
①盲区覆盖功能。每个环视专用摄像头均采用超广角鱼眼镜头,4个摄像头可以组成360度全景影像,基本覆盖了货车四周的主要盲区。

②自动触发功能。正常的前进过程中,司机一般不会观看,这时候不需要触发360度全景影像的功能。而在倒车、转弯的时候,货车周边盲区会影响司机判断,这时候360全景功能会自动触发,辅助司机驾驶。

③视角切换功能。市面上的360度全景影像,大多数只有鸟瞰视图,但这款货车专用的360全景影像却可以切换不同视角。在中国,驾驶位是在左侧,所以中国货车的主要盲区是在右侧。而这款货车360全景影像可以单独展示货车的右侧盲区视角,非常人性化。


五、实际效果
①感知潜在的危险。以货车为中心,3米范围内的画面,司机在驾驶位的显示屏中可以清楚看到,进而可以提前作出减速、刹车等反应,避免发生交通事故。
②倒车更方便。倒车的时候,一个画面就能看到货车前后左右的环境,无需再左右转头看盲区。


客户反馈
一般会选择在倒车的时候观看360度全景影像,因为这时候的画面要比倒车影像覆盖的范围更广。而且原有的倒车影像是标准清晰度,而这套360度全景影像却可以达到1080P,周围环境的细节要清晰很多。
